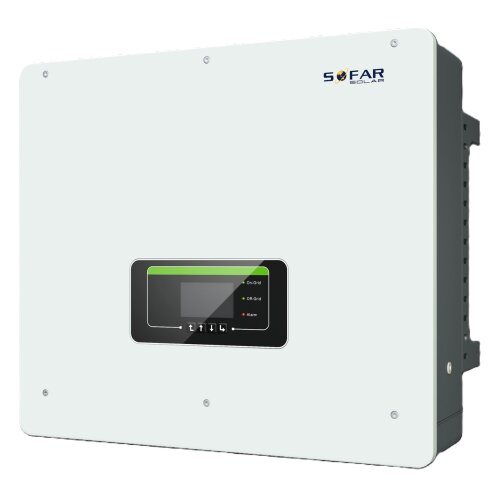

Sofar Solar 3-Phasen Batteriewechselrichter ME 15KTL-3PH
Dreiphasiger Batterie-Wechselrichter - die perfekte Lösung für die Energiespeicherung in Ihrer PV-Anlage mit On- und Off-Grid-Funktionen
Der ME 5K...20KTL-3PH ist ein 3-phasiger, Batterie-Wechselrichter für die Nachrüstung an bestehenden Solaranlagen oder als Ergänzung bei besonders hoher Ladeleistung. Bei Netzausfällen kann er über seinen integrierten EPS-Port innerhalb von 10 ms bis zu 20 kW unsymmetrische 3-phasige Notstromversorgung (EPS) bereitstellen.
Zwei unabhängige Batterieanschlüsse (bei den Modellen 10K bis 20KTL) ermöglichen unterschiedliche Konfigurationen der Batteriekapazität in Schritten von 2,5 kWh. Dieser Wechselrichter ist unter anderem mit der SOFARSOLAR-eigenen Hochvoltbatterie GTX 3000-H kompatibel.
Bis zu 10 Wechselrichter können parallel an den EPS- und AC-Anschluss angeschlossen werden, was dieses Gerät ideal für Microgrid-Installationen macht (netzgekoppelt oder netzfern).
Das integrierte Energiemanagementsystem verfügt über verschiedene benutzerfreundliche Modi, die die Benutzererfahrung optimieren, einschließlich eines automatischen Eigenverbrauchsmodus. Der Benutzer kann auch verschiedene Zeit- und/oder Datumsbereiche oder Wochentagsregeln definieren.
Alle Modi können auf dem großen LCD-Bildschirm einfach konfiguriert werden. Im Lieferumfang des Wechselrichters ist ein WiFi-Stick enthalten, mit dem der Wechselrichter einfach mit dem SOFAR View Überwachungsportal verbunden werden kann.
Technische Daten
Batterie-Typ: Lithium-Ionen
Anzahl Batterieeingänge: 2
Batteriespannungsbereich: 180 - 800 V
Batteriespannungsbereich bei Volllast: 300 – 800 V
Nominale Lade-/ Entladeleistung: 15000 W (7500/7500)
Max. Lade-/ Entladestrom: 50 A (25/25)
Spitzenladestrom / -Entladestrom, Dauer: 70 A (35/35), 60 s
Ladestrategie für Batterie: Selbstanpassung an BMS
Kommunikationsschnittstellen: CAN (RS485)
Ausgangsdaten On grid
Nominale AC-Leistung: 15000 W
Max. AC-Leistung in das öffentliche Stromnetz: 16500 VA
Max. AC-Leistung aus dem öffentlichen Stromnetz: 30000 VA
Nennausgangsstrom: 21.7 A
Max. AC-Strom in das öffentliche Stromnetz: 24 A
Max. AC-Strom aus dem öffentlichen Netz: 44 A
Nenn-Netzspannung: 3 / N / PE, 230 / 400
Netzspannungsbereich: 184 – 276 Vac
Nenn-Netzfrequenz: 50 / 60 Hz
Netzfrequenzbereich: 45 – 55 Hz / 55 – 65 Hz
Ausgangsleistungsfaktor: 1 Standard (+/-0,8 einstellbar)
Ausgang THDi (@Nennleistung (W)): < 3% W
Ausgangsdaten Backup
Nenn-Ausgangsleistung: 15000 W
Max. Ausgangsleistung: 16500 VA
Spitzenausgangsleistung, Dauer: 22000 VA, 60 s
Nennausgangsstrom: 21.7 A
Max. Ausgangsstrom: 24 A
Spitzenausgangsstrom, Dauer: 32 A, 60 s
Nenn-Ausgangsspannung: 3 / N / PE, 230 / 400
Nennausgangsfrequenz 50 / 60 Hz
Ausgang THDv (@Nennleistung (W)): < 3% W
Umschaltzeit: < 10 ms
Max. Wirkungsgrad: 97.8%
Max. Batterielade-/ Entladewirkungsgrad: 97.8%
Netz AC-Anschluss: 5P-Anschluss
Backup AC-Anschluss: 5P-Anschluss
Anzeige: LCD
Monitoring-Schnittstellen: RS485 / WiFi / Bluetooth
Abmessungen (B/H/T): 586.6x515x261.2 mm
Gewicht: 34 Kg
Wechselrichter Topologie: Transformatorlos
Eigenverbrauch Standby: < 15 W
Betriebstemperaturbereich: -30?...60?
Relative Luftfeuchtigkeit: 0 – 100%
Geräuschentwicklung: < 45 dB
Betriebshöhe: < 4000 m
Kühlung: Natürliche Kovektion
Schutzfunktion
Schutzart: IP65
DC-Anschluss MC4
Schutzfunktionen: Ausgangs-Überstromschutz, Ausgang-Überspannungschutz, Anti-Islanding-Schutz, Fehlerstromerfassung, Batterieverpolungsschutz
Überspannungsschutz AC: Typ II, DC: Typ III
Normen
EMV EN 61000-3-2, EN 61000-3-3, EN 61000-3-11, EN 61000-3-12, EN 61000-6-2, EN 61000-6-3
Sichernormen IEC 62109-1, IEC 62109-2, IEC 62040-1
Netz VDE V 0124-100, V0126-1-1, VDE-AR-N 4105,
CEI 0-21 / CEI 0-16, EN50438 / EN 50549, G83 / G59 / G98 / G99, UTE C15-712-1, UNE206 007-1
Lieferumfang
1x SOFAR ME 15KTL-3PH
1x WLAN-Stick
1x Befestigungsmaterial
1x Anleitung in Englisch
