Solar-Inselanlage 5000W Komplettsystem 230V BA48-4000-Li – autark & zuverlässig
Dieses Komplettsystem basiert auf modernster Solartechnologie für höchste Ansprüche. Mit leistungsstarken Solarmodulen, einem intelligenten Hybrid-Wechselrichter und einem langlebigen Lithium-Speicher bietet es eine zuverlässige und effiziente Lösung für autarke Energieversorgung im Haus, Ferienhaus, auf der Alm oder im Gewerbe.
Die Solar-Inselanlage 5000W BA48-4000-Li ist ein hochwertiges High-End-System, das eine stabile 230V-Stromversorgung bereitstellt – unabhängig vom öffentlichen Stromnetz. Mit leistungsstarkem Lithium-Akku, Hybridwechselrichter und kompletter Verkabelung ist es die ideale Lösung für alle, die maximale Unabhängigkeit und Versorgungssicherheit wünschen.
Vorteile
- 5000W Dauerleistung für Haushaltsgeräte, Werkzeuge und Maschinen
- 230V Netzqualität – identisch zum öffentlichen Stromnetz
- Lithium-Speichertechnologie (LiFePO₄) – langlebig & sicher
- Hoher Wirkungsgrad dank integriertem MPPT-Laderegler
- Komplettsystem – sofort einsatzbereit, alles inklusive
- Unabhängigkeit vom Stromnetz – ideal für Inselbetrieb & Notstromversorgung
Produkteigenschaften
- Hybrid-Wechselrichter mit MPPT-Technologie für maximale Energieausbeute
- Stabile 230V Ausgangsspannung, geeignet für sensible Verbraucher
- Lithium-Speicher (48V) mit hoher Zyklenfestigkeit und integriertem BMS
- Skalierbares System – Kapazität erweiterbar je nach Bedarf
- Komplette Sicherheit: Schutz vor Überlast, Überspannung, Kurzschluss und Tiefentladung
Technische Daten
Solarpanel 465W Mono für 12V bis 48V PV-Systeme
Nennleistung (Pmax) 465Wp
Spannung max. (Vmp) 33,80V
Strom max. (Imp) 13,76A
Leerlauf Spannung (Voc) 40,79V
Kurzschlussstrom (Isc) 14,51A
Betriebstemperatur -40°C bis +85°C
Zelltyp Monokristallin
Zellen 108 (6 x 18), perc
Bypass-Dioden 3
Moduleffizienz 23,3%
Abmessungen (HxBxT) 1757 x 1134 x 30 mm
Gewicht 21,5 kg
Anschlussbox (Rückseite) Wasserdicht IP68, 1000VDC
Kabellänge 120 cm (Plus) und 120 cm (Minus) mit MC4 Anschluss
Herstellergarantie Erweiterte Produktgarantie von 15 Jahren auf Material und Verarbeitung
Hersteller Leistungsgarantie 30 Jahre Leistungsgarantie auf 84,8% der Leistung
Pylontech US3000C 3,5kWh LiFePO4 Batterie
Batterie-Typ: Lithium-Eisenphosphat (LiFePo4)
Nennspannung: 48V
Nennkapazität: 3552 Wh
Nutzbare Kapazität (95% DoD): 3374 Wh
Entladespannungsbereich: 44,5 – 53,5V
Ladespannungsbereich: 52,5 – 53,5V
Max. Spitzen-(Ent)Ladestrom: 90A
Max. (Ent)Ladestrom: 74A
Empfohlener Lade/Entladestrom: 37A
Kommunikation: RS485, CAN
Gewicht: 32 kg
Abmessungen: 442 x 420 x 132 mm
Schutzart: IP20
Temperaturbereich Ladung: 0°C - +50°C
Temperaturbereich Entladung: -10°C - +50°C
Temperaturbereich Lagerung: -20°C - +60°C
Lebensdauer: über 10 Jahre
Zyklenlebensdauer: über 6000 bei 95% DoD
BMS / Überwachung: integriert in jedem Modul
Garantie: 10 Jahre Herstellergarantie
Zertifizierung: TÜV, CE, UN38.8
SmartSolar MPPT 250 / 70
Batteriespannung 12 V / 24 V / 48 V
Nennladestrom 70 A
Nenn PV - Leistung 12 V 1000 W
Nenn PV - Leistung 24 V 2000 W
Nenn PV - Leistung 48 V 4000 W
Max. PV - Leerspannung 150 V
Max. PV - Kurzschlussstrom 35 A
Wirkungsgrad 99 %
Konstant - Ladespannung 14,4 V / 28,8 V / 57,6 V
Erhaltungs - Ladespannung 13,8 V / 27,6 V / 41,4 V / 55,2 V
Betriebstemperatur - 30 °C - + 60 °C
Gewicht 3 kg
Maße 185 x 250 x 95 mm
Victron MultiPlus II 48/5000/70-50 Wechselrichter
Abmessungen: 565 x 323 x 148 mm (L x B x H)
Gewicht 29,00 kg
Stromaufnahme im Leerlauf < 18W
Wirkungsgrad: 96%
Eingangsspannung: 38 - 66 V
Ausgangsfrequenz: 50 Hz
maximaler Batterieladestrom 70A
Dauerleistung: 4.000 W
Maximalleistung 9.000 W
230V Ausgang: 13mm² Schraubklemmen
48V Eingang: Schraubanschluß M8
Lieferung erfolgt ohne Anschlußkabel
Victron Cerbo-S GX
Betriebsspannung: 8-70 V/DC
Montage: Wand oder DIN-Schiene 35mm
Maße: 78 x 154 x 48 mm
Betriebstemperaturbereich: -20 bis +50°C
Kabellänge: 2 Meter
Sicherheit: IEC 62368-1
EMC EN: EN 301489-1, EN 301489-17
Victron Lynx Distributor
Erweiterungsfähig mit weiteren Lynx-Distributoren
Maximaler Strom: 1.000 A
Maximale DC-Spannung: 60 V
Schutzart: IP22
unterstützte Systemspannungen: 12, 24 oder 48V
Größe: 290 x 170 x 80 mm ( L x B x H)
Gewicht: 2,2kg
Generatoranschlusskasten
Leerlaufspannung bis 500V
Strom pro Strang maximal 32A
mit Trennschalter und Überspannungsschutz
Trennbar, auch unter Last
geprüft gemäß DIN VDE 0100-600
Maße: 128 x 120 x 201 mm
Gewicht 0,50 kg

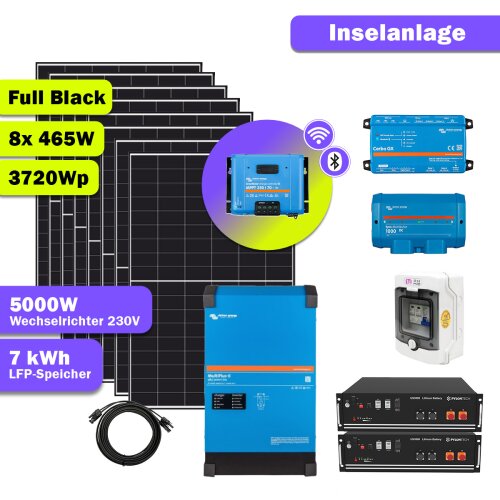

Lieferumfang
8 x Solarpanele 465W monokristallin, perc
1 x Solarladeregler MPPT 70A Victron 250/70 Smart Solar
1 x Generatoranschlusskasten GAK 7732 mit Sicherungen und Trennschalter
1 x Wechselrichter Victron MultiPlus II 5000
2 x LFP-Speicher 3,5kWh Pylontech US3000 inkl. Stapelhalterungen
1 x Kommunikationseinheit Victron Cerbo- GX
1 x Lynx-Sicherungsset für DC Leitungen
1 x Potentialausgleichset inkl. Kabel-Satz (jeweils 2m lang 16mm² grün/gelb)
1 x Solarkabelsatz 10m lang, MC4/Aderendhülse für Verbindung Modulstrang zum Laderegler.
1 x Kabelsatz (Rot/Schwarz) 2m lang H07V-K 50mm² für die Verbindung vom Wechselrichter zum Sicherungsset
1 x Kabelsatz (Rot/Schwarz) 2m lang H07V-K 25mm² für die Verbindung vom Laderegler zum Sicherungsset
1 x Aufbauanleitung inkl. Pflege- und Bedienungshinweise
Fazit
Die Solar-Inselanlage 5000W Komplettsystem 230V BA48-4000-Li ist die perfekte Lösung für alle, die sich ein zuverlässiges, leistungsstarkes und autarkes Energiesystem wünschen. Mit Lithium-Technologie, integriertem Hybrid-Wechselrichter und kompletter Ausstattung erhältst du ein hochwertiges Komplettset, das Unabhängigkeit und Versorgungssicherheit garantiert.
